尼克斯测厚仪Qnix4500/4200使用方法讲解

简要：德国尼克斯 QNIX 涂层测厚仪可无损地测量磁性金属基体(如钢、铁、合金和 硬磁性钢等)上非磁性涂层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等) 及非磁 性金属基体(如铜、铝、锌、锡等)上非导电覆层的厚度(如:珐琅、橡胶、油漆、 塑料等)。是控制和保证产品质量必不可少的检测仪器，广泛地应用在制造业、 金属加工业、化工业、商检等检测领域。 注：磁性金属元素有铁、钴、镍及镧系元素。

德国尼克斯 QNIX 涂层测厚仪仪器特点：

零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板 或未涂覆的工件上校零。仪器零位的稳定是保证测量准确的前提。一台好的测厚 仪校零后，可以长时间保持零位不漂移，确保准确测量。

无需校准：多数涂层测厚仪除了校零外，还需要用标准片进行调校。测量某 一范围厚度，要用某一范围的标准片调校。主要是不能满足全范围内的线性精度。 不仅操作烦琐，而且也会因标准片表面粗糙失效，增大系统误差。尼克斯涂层测 厚仪可以满足全量程范围内数值准确

温度补偿：涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测 量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术，以保证不 同温度下的测量精度。

红宝石探头：探头接触点的耐磨性直接影响测量的精度。普通金属接触探头， 其表面磨损后会带来很大的误差。

独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和 提高。

单探头量程大：0－5mm

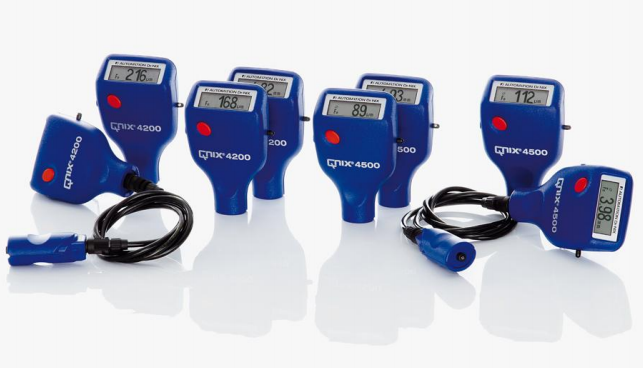

QNix®4200（含 QNix®4200、QNix®4200/5、QNix®4200P、QNix®4200P5） 可测量磁性金属表面非磁性涂镀层厚度。（Fe）

QNix®4500（含 QNix®4500、QNix®4500/5、QNix®4500P、QNix®4500P5 可 测量磁性金属表面非磁性涂镀层厚度及非磁性金属表面非导电涂层厚度。 （Fe/NFe 双用）

第1步骤：调零

   1、取出一块调零板；调零板和探头相距10mm；
   2、握住仪器， 向下测量调零板， 仪器接触调零板自动开机， 并显示一个数字；
   3、数值不管大小，均准备调零；
   4、连续测量几次调零板后，看测量数值是否稳定；
   5、稳定后， 按住仪器和调零板接触时，不要抬起；
   6、用另一只手， 轻轻按“红色按键”松开
   7、听到响声液晶显示一组数后，拿开仪器， 再次听到响声后，液晶显示 0.0，调零完毕。
   8、调零板分铁基和非铁基，操作方法一样
   注意： 由于工件表面粗糙度的原因，调零后，再测时不一定是的零位， 这是正常现象

第二步骤：验证标准片

   1、把带有标准数值的测试片放在零板上；
   2、用仪器测量零板上的标准片；
   3、如果数值稳定且与标准片的标定数值一致，误差在正负1µm， 说明仪器可以正常使用了。
   4、若测量值和标定值不同时，多测几次，并保证使用熟练，如果偏差很大超过5µm，仪器为不正常。
   注： 仪器的操作要正确、 熟练， 不然也会带来数值测量的不稳定。

第三步骤：测量

   1、将仪器探头垂直接触被测物的表面，仪器将自动测出并显示数据，并发出蜂鸣声。
   2、同时，还显示信息，当前在产业中使用哪种测量方法Fe或NFe（对于使用Dual-Probe的测厚仪来说很重要）。
   3、建议用拇指和食指拿住仪器凹槽处使用，分体型用拇指和食指拿住探头凹槽处使用）
   4、测量时务必要使探头垂直接触被测物表面、并压实，每测量一次后将仪器拿起，离开被测物10㎝以上，再进行下一点测量。
   5、如果在终止测量之前将测厚仪放置不正确或提起，或者在非金属基板上将其调零时，将显示错误消息“ Err”。
   6、信息“ IFI”（无限）表示超出测量范围的读数。
   7、当将测厚仪放在待测表面上时，它会自动打开；如果不进行其他任何测量，则大约10秒钟后，它会自动关闭。
   8、为了在棒或管等上进行测量，请将“ V”形凹槽沿要测试的物体的轴线对齐。

Fe/NFe 探头转换和平均值选项注意

       QNix4500 为两用探头， 当测量不同的基体时， 需要对磁性模式（Fe）与非磁性模式（NFe）进行转换。在开机状态下， 按红键进入菜单选项， 继续按红键选择 Fe或者 Nfe 选项短暂停留后， 就已选择相应的测量模式，也可以选择 Fe/Nfe 选项，短暂停留后就进入自动识别基体模式（推荐使用）！菜单中平均值选项，在平均值选项短暂停留后出现 ON 和 OFF 两个选项， 在 ON 选项下短暂停留后进入平均值测量模式， 测量时所显示读数为后三次读数的平均值（包括本次测量），在 OFF 选项下短暂停留后退出平均值测量模式。 （平均值建议不要使用）

以上就是德国尼克斯Qnix4500/4200涂层测厚仪使用教程，如遇到其他问题请联系我们进行处理，欢迎咨询联系我们！
